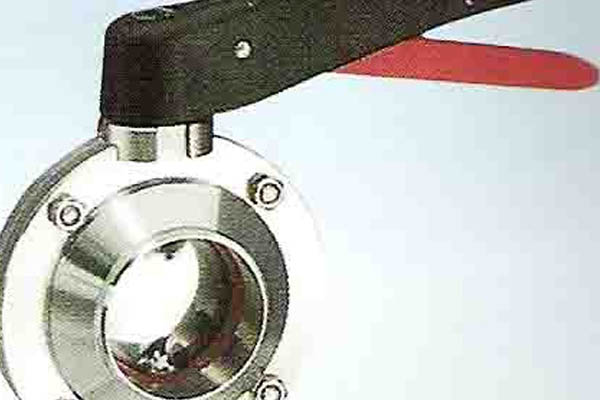

手動蝶閥

　　
        蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
        手動蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，設計新穎、結構du特。手動蝶閥即能起到節流作用，操作輕便省力、啟閉迅速，又能解決溫差所產生的內力的消除，手動蝶閥即起到伸縮作用。手動蝶閥另作閥門體積小重量輕，安裝時兩法蘭間距的調節，密封部位能調節和更換，密封性能可靠，流阻小，節能。
        手動蝶閥（Manual butterfly）的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

手動蝶閥參數:

一、法蘭式伸縮型蝸輪手動蝶閥:
壓力：PN10～25 　　　驅動方式：手動、蝸輪傳動、氣動、電動
規格：DN50～700（mm）材料：鑄鐵、碳鋼、不銹鋼
其它：任選、普通/隔爆

二、對焊式蝸輪手動蝶閥:
壓力：Class150Lb～300Lb 驅動方式：手動、蝸輪傳動、氣動、電動
規格：DN50～1000（mm）材料：鑄鐵、碳鋼、不銹鋼
其它：任選、普通/隔爆

三、對夾式襯氟蝶閥：
壓力：PN10～16 材料：鑄鐵、碳鋼、不銹鋼
規格：DN15～400（mm）驅動方式：手動、蝸輪傳動、氣動、電動
襯里材料：聚四氟乙烯（F4）
其它：任選、普通/隔爆
　　

四、D73系列對夾式軟（硬）密封蝶閥：
壓力：PN10～25 材料：鑄鐵、碳鋼、不銹鋼
規格：DN50～1000（mm）驅動方式：手動、蝸輪傳動、氣動、電動
其它：任選、普通/ 隔爆

五、法蘭硬密封蝸輪手動蝶閥:
壓力：PN10～25 驅動方式：手動、蝸輪傳動、氣動、電動
材料：鑄鐵、碳鋼、不銹鋼
其它：任選、普通/隔爆

六、電動式法蘭通風蝶閥:
壓力：PN0.5～2.5 材料：鑄鐵、碳鋼、不銹鋼
規格：DN50～1000（mm）電動執行機構：根據用戶要求選配
其它：任選、普通/隔爆

七、襯氟對夾式蝶閥：
壓力：PN10～16 驅動方式：手動、氣動、電動
襯里材料：聚四氟乙烯（F4）規格：DN15～400（mm）
材料：鑄鐵、碳鋼
其它：任選、普通/隔爆

八、D73H凸耳式硬密封蝶閥：
壓力：Class150Lb 驅動方式：蝸輪傳動、氣動、電動
規格：8”～20” 材料：碳鋼、不銹鋼
其它：任選、普通/隔爆

九、法蘭式蝸輪手動蝶閥:
壓力：PN10～25 材料：鑄鐵、碳鋼、不銹鋼
規格：DN50～1000（mm）驅動方式：手動、蝸輪傳動、氣動、電動
其它：任選、普通/隔爆

十、法蘭式襯氟蝶閥：
壓力：PN10～16 材料：鑄鐵、碳鋼
規格：DN15～400（mm）驅動方式：手動、蝸輪傳動、氣動、電動
襯里材料：聚四氟乙烯（F4）
其它：任選、普通/隔爆

十一、D41H法蘭式硬密封蝶閥:
壓力：PN10～25 驅動方式：手動、蝸輪傳動、氣動、電動
材料：鑄鐵、碳鋼、不銹鋼
其它：任選、普通/隔爆

十二、對夾式橡膠密封蝶閥：
壓力：PN10～16 材料：鑄鐵、碳鋼、不銹鋼
規格：DN50～400（mm）驅動方式：手動、氣動、電動
其它：任選、普通/隔爆
